Tady vidíte, jak lze přepojit vodič pův. Option B na stav, kdy se na této pozici (na canonu pozice 5) objeví audio signál, který není ovlivněn regulátorem hlasitosti.

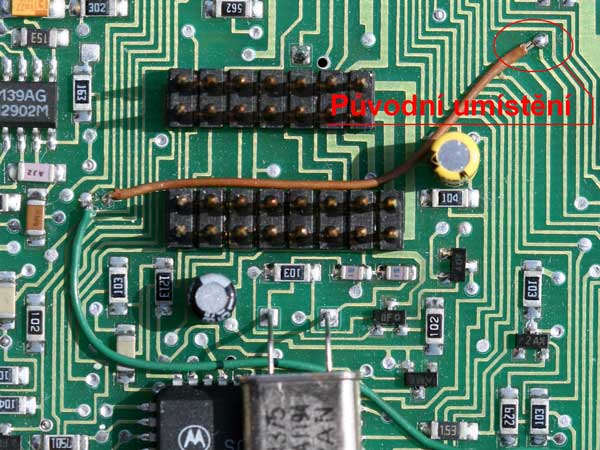

Původní umístění vodiče

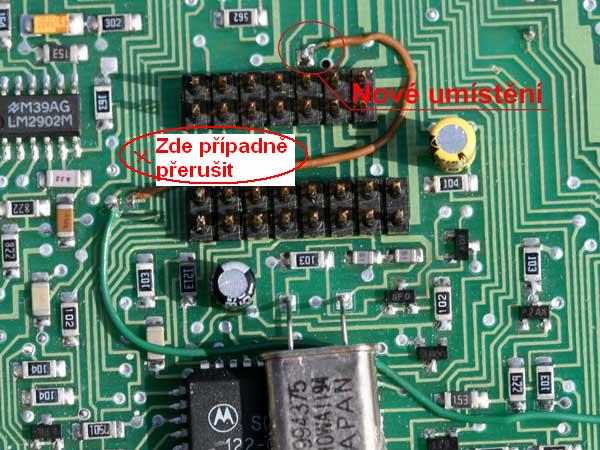

Nové umístění vodiče
Zkontrolujte si, že plošný spoj vedoucí od levého konce hnědého kabelu je na horní straně hlavní DPS, vedle konektoru pro kabel k ovládacímu panelu, přerušen. U mé stanice to bylo uděláno malým vrtáčkem. Pokud náhodou ne, přerušte spoj cca 10 - 15 mm od levého konce.

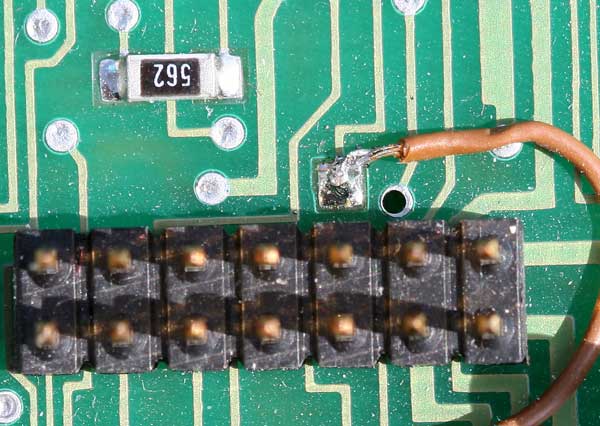

Tady vidíte detail přípojného místa
Doporučuji proměřit alespoň ohmmetrem, zda je vše v pořádku, tzn. zda z tohoto spoje je kontakt na canon, pin č. 5. Pak už jen vysílat !
